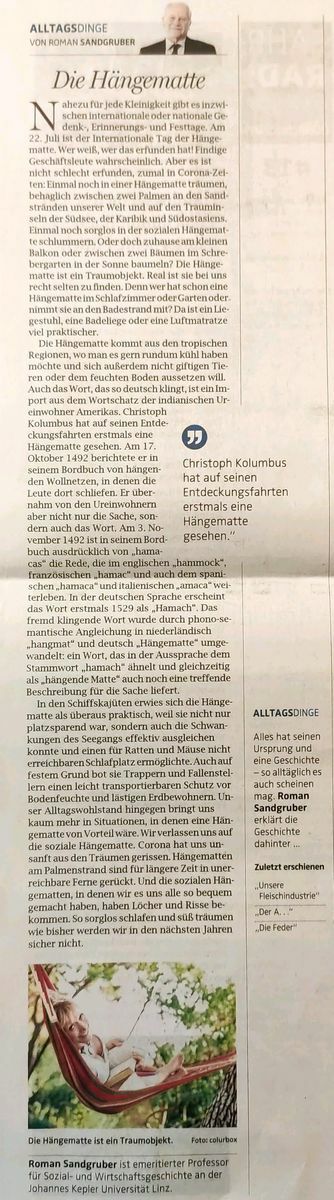

Dazu passend ein Artikel in unserem Lokalblatt

Spannend, dass und wie man Spleißen zur Gewichtsreduktion bei Fahrräder verwenden kann:

https://bikerumor.com/2019/01/18/exc…t-dyneema-rope/

Ich hab die da von Esvo verwendet: https://www.esvocampingshop.com/de/teleskopier…160-cm-5-teilig
Die mittlere der 5 Stangen hab ich so zerschnitten, dass ich mit dem längeren Teilstück insgesamt auf ca. 100cm für den Kopf und mit den dünneren Stücken auf ca. 60 cm für die Füße komme.
Die Endkappen hab ich mir mit dem 3D Drucker gedruckt, aus Nylon (das hält hervorragend) mit einem Metallkern.

Ich hab mir so einen Lötkolben (nicht genau den, aber in der Art)

besorgt und die Spitze mit einer Feile etwas zugefeilt.
Zwei Vorteile: sehr günstig und die Spitze bleibt ziemlich lange heiß, d.h. ich stecke den Kolben an, wenn er heiß genug ist, steck ich ab mache einen Schnitt oder mehrere und ich brauch kein Verlängerungskabel. Als Unterlage und Lineal hab ich zwei dünne, breite Holzleisten. Alu wär als Lineal natürlich langlebiger.

[USER="269"]barfuß[/USER] Könntest Du bitte bei Gelegenheit ein paar Detailaufnahmen von den Gelenken machen? Und mich täten auch die Durchmesser und Wandstärken der Rohre interessieren. Laut Homepage soll das Ding ja 400lb aushalten, und da würde ich gerne mal ein paar Zahlen in die Knickformel einsetzen.
danke

Ich hab die 3-Season Matte gestern von [USER="4185"]Biker61[/USER] bekommen und gleich aufgehängt.

Von Größe und Gewicht her entspricht die Matte meinen Erwartungen an ein Schlafsystem das ich auch beim Wandern mitnehmen würde.
Die Nähte sind in Ordnung, die Farbe ist wirklich Geschmackssache, die Aufhängung ok. Das Kleben der Isolationsschicht gefällt mir, ich hoffe das hält auch richtig lange.

Aber:
Wie schon [USER="89"]echinotrix[/USER] geschrieben hat: die Geometrie entspricht so überhaupt nicht dem "üblichen" 30° und 83% Gedanken. Ich kann die Matte in meinem Keller fast gar nicht so spannen, dass die Ridgeline halbwegs gespannt ist. Mach ich es trotzdem, brauch ich ein Stockerl zum Einsteigen. Würde dann ein Wandhaken rausbrechen, wär das ein Absturz aus 1,5m.

Im Arbora Video https://youtu.be/Zs513R96AUg?t=2m5s ist zu sehen wie sich die Esten das Aufhängen vorstellen. Bei so einer flachen Art und Weise liegt man nicht so diagonal, und das erklärt auch, dass die Isolation – wenn man so wie ich eine kürzere Ridgline provisorisch einbaut – nicht am richtigen Platz ist. Bei der äußeren Schulter fehlts, dafür hätte locker noch ein drittes Bein in der Mitte Platz. Es ist einfach eine andere „Philosophie“. Ob das jetzt gut oder schlecht ist, mag ich nicht entscheiden.

Eine Nacht werde ich nicht in der Matte verbringen weil ich ein Kopf-links Lieger bin, die Matte aber nicht. Das passt einfach nicht zusammen.

Gestern bin ich eine Zeitlang bei 18° Kellertemperatur rumgehangen und, no na net, wars schön warm untenrum. 5-10° sind halt momentan schlecht zu bekommen, das wär natürlich viel interessanter.

Ein kleines „Problem“ hatte ich aber noch: Um das Moskitonetz zusammenzurollen und festzumachen wurde ein kleiner Haken und eine Schlaufe angenäht. Allerdings besteht die Schlaufe aus einem dünnen Band in das ich den Haken wirklich nur unter größter feinmotorischer Anstrengung reinkrieg.

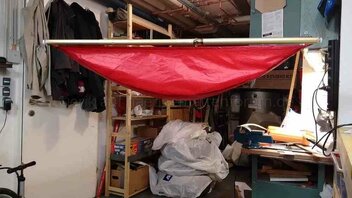

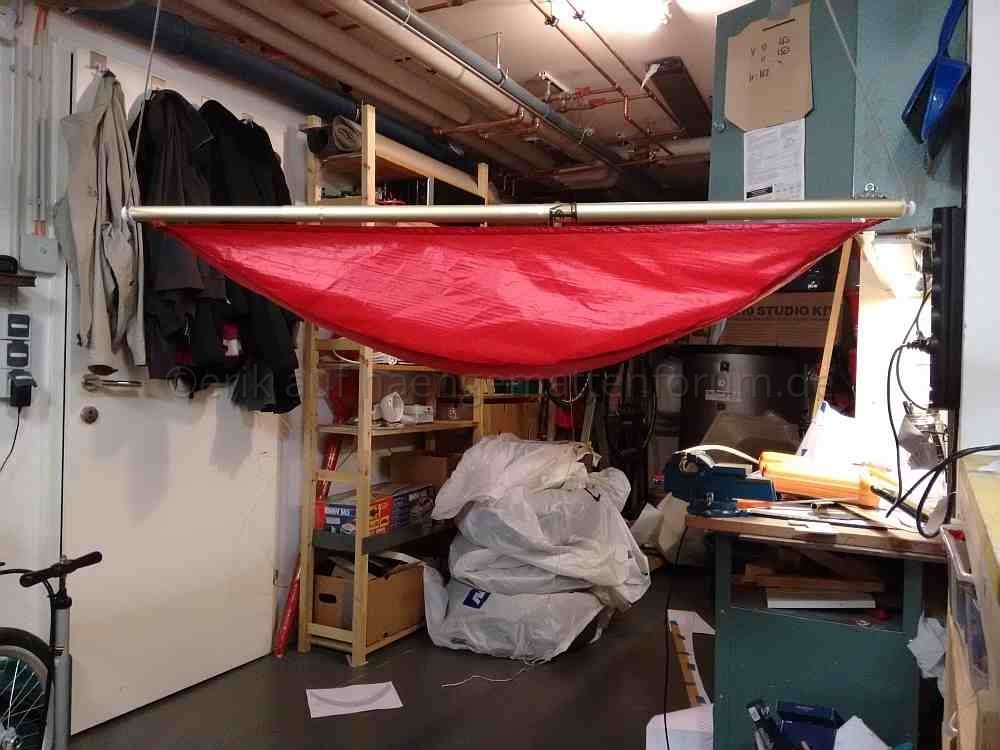

Original Ridgeline und Provisorium (ca. 80% der HM-Länge):
[ATTACH=JSON]{"alt":"Klicke auf die Grafik f\u00fcr eine vergr\u00f6\u00dferte Ansicht Name: IMG_20171212_231034.jpg Ansichten: 1 Gr\u00f6\u00dfe: 255,4 KB ID: 42149","data-align":"none","data-attachmentid":"42149","data-size":"full"}[/ATTACH]

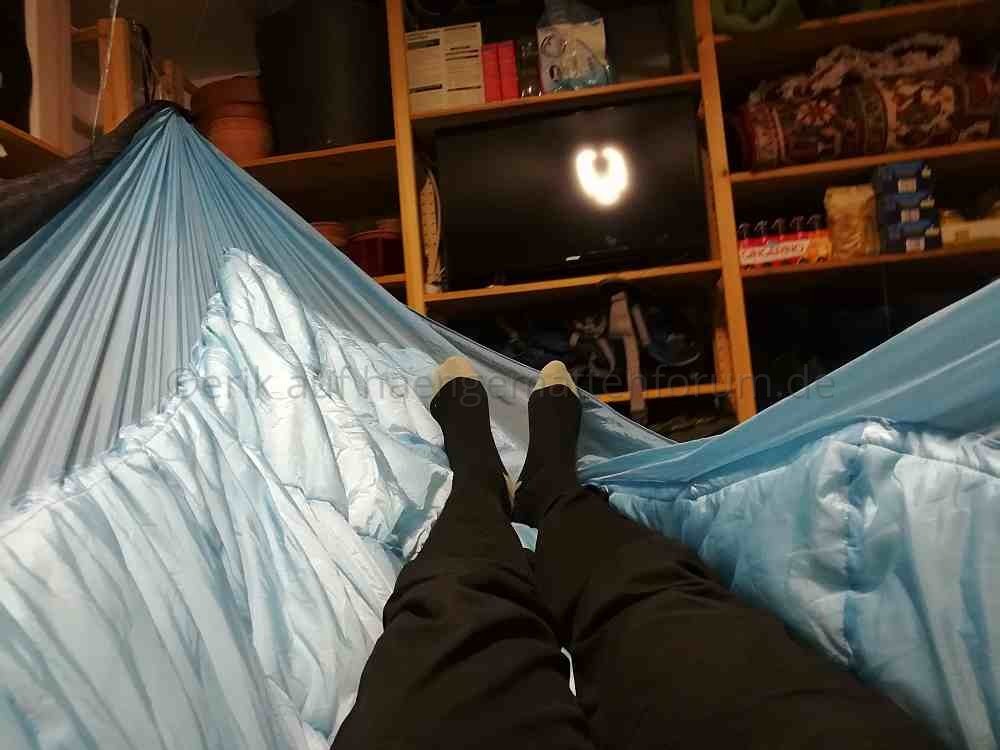

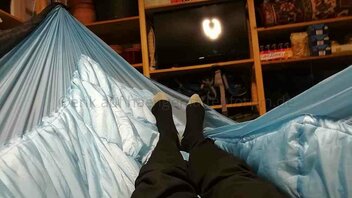

Isolation am falschen Platz (ich lieg da auf der falschen Seite der HM, einerseits um mein gewohntes Kopf-links liegen zu simulieren und andererseits die Position der Isolation besser sehen zu können)
[ATTACH=JSON]{"alt":"Klicke auf die Grafik f\u00fcr eine vergr\u00f6\u00dferte Ansicht Name: IMG_20171213_072704.jpg Ansichten: 1 Gr\u00f6\u00dfe: 213,7 KB ID: 42150","data-align":"none","data-attachmentid":"42150","data-size":"full"}[/ATTACH]

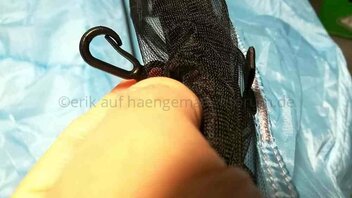

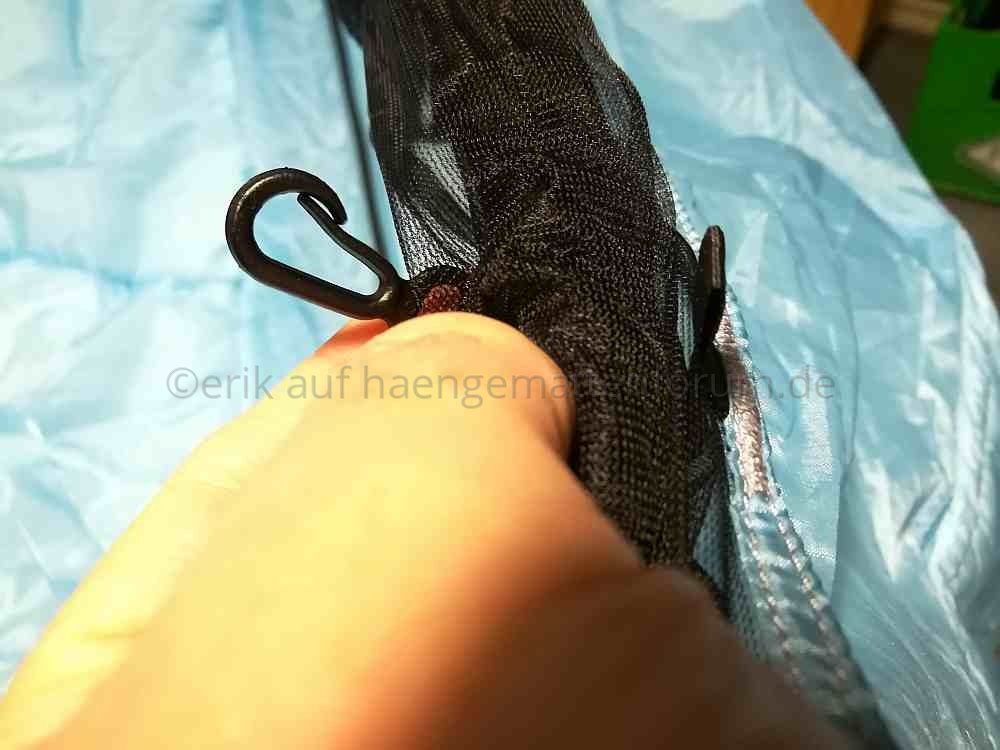

Keine Schlaufe für Grobmotoriker:
[ATTACH=JSON]{"alt":"Klicke auf die Grafik f\u00fcr eine vergr\u00f6\u00dferte Ansicht Name: IMG_20171213_072100.jpg Ansichten: 1 Gr\u00f6\u00dfe: 208,9 KB ID: 42151","data-align":"none","data-attachmentid":"42151","data-size":"full"}[/ATTACH]

Heute hab ich den Ständen zum ersten Mal draußen aufgebaut. Minus 3 Grad, Wind, Schneefall, aber wir haben eine Überdachung in der Siedlung. Das Ganze hab ich natürlich gefilmt um mir für die Nachwelt ein monumentales DIY Denkmal zu setzen, na ja, es ist alles schiefgelaufen was schieflaufen kann. Aber weil mir überhaupt nichts peinlich ist, hier der gesamte Aufbau in Bild und Ton (obwohl, außer einem einzigen Schei*e hab ich eh nix gesagt).
Mein Fazit:

• Karabiner, Karabiner, Karabiner. Mit klammen Fingern so rumwurschteln ist nix.
• Das Gurtband zur Breitenregulierung muss fix montiert sein.
• HM gehört in einen Sack mit Öffnungen auf beiden Seiten und eine Snakeskin ist bei Wind wohl auch eine feine Wahl.
• Eine eigene "Ridgeline" für den Ständer, unabhängig von der HM, nur zum Aufstellen wär vielleicht praktisch, vor allem wenn man an Regen und an ein Tarp denkt, da sollte das ganze stehen BEVOR man die Matte einhängt.

Aufbau:

Abbau:

HM = 325cm, Ridgeline 280cm, die Wurmschrauben sind M8x45 (https://www.schraubenking.at/M8-x-30mm-Gewi…tahl-A2-P005984)

[ATTACH=JSON]{"data-align":"none","data-size":"large","data-attachmentid":41923}[/ATTACH][ATTACH=JSON]{"data-align":"none","data-size":"large","data-attachmentid":41924}[/ATTACH]

Jetzt hab ich ihn zerlegt und dabei ist mir noch eine Verbessung aufgefallen: die Wurmschrauben haben sich teilweise aus der einen und der anderen Stange gelöst, ich hab sie jetzt mit Gewindekleber eingeklebt.
Und abgewogen hab ich auch, und juchu, ich hab mich im Vorfeld gravierend verschätzt/verechnet: es sind nicht 9,5kg sondern exakt 7,00kges sind 7,60kg, die Waage auf dem Bild war etwas schief (also kann ich beim nächsten Ausflug noch 2,5l 2,0l Bier extra einpacken :drinks:)

Hier der komplette Ständer zerlegt, inkl. dem fixen 180cm langen Gurt für die Breite und die beiden kurzen Gurte für die HM
[ATTACH=JSON]{"alt":"Klicke auf die Grafik f\u00fcr eine vergr\u00f6\u00dferte Ansicht Name: 2.jpg Ansichten: 1 Gr\u00f6\u00dfe: 314,0 KB ID: 41916","data-align":"none","data-attachmentid":"41916","data-size":"full"}[/ATTACH]
[ATTACH=JSON]{"alt":"Klicke auf die Grafik f\u00fcr eine vergr\u00f6\u00dferte Ansicht Name: 3.jpg Ansichten: 1 Gr\u00f6\u00dfe: 273,2 KB ID: 41915","data-align":"none","data-attachmentid":"41915","data-size":"full"}[/ATTACH]

1. Tuningmaßnahme:

Ich hab die Karabiner eingespart. Einfach ein Gurtband durch zusammenfalten halbiert und eine Schlaufe genäht. Durchs halbieren geht es leicht durch die Ringschrauben. Dann in sich gesteckt und passt. Lässt sich auch leicht demontieren.
Um das Gurtband vor dem Gewinde zu schützen werde ich noch ein Stück Schrumpfschlauch aufs Gewinde raufmachen(erledigt)

[ATTACH=JSON]{"alt":"Klicke auf die Grafik f\u00fcr eine vergr\u00f6\u00dferte Ansicht Name: 1.jpg Ansichten: 1 Gr\u00f6\u00dfe: 202,2 KB ID: 41908","data-align":"none","data-attachmentid":"41908","data-size":"full"}[/ATTACH]
[ATTACH=JSON]{"alt":"Klicke auf die Grafik f\u00fcr eine vergr\u00f6\u00dferte Ansicht Name: IMG_20171208_104222.jpg Ansichten: 1 Gr\u00f6\u00dfe: 412,8 KB ID: 41909","data-align":"none","data-attachmentid":"41909","data-size":"full"}[/ATTACH]

Zitat von echinotrix

Ganz toll geworden, wirklich! Ich will auch so einen! Machst Du auch Auftragsarbeiten?

Das kannst Du Dir nicht leisten, bin Akademiker

Nein im Ernst, das kann wirklich jede/r selbst basteln. Die Stangen haben ca. €70,- gekostet, die Schrauben €5,- Das Gelenk unten besteht eigentlich nur aus 2 Blechen mit je 2 Löchern, kann also leicht mit Säge und Bohrmaschine gebastelt werden. Zum Gewindeschneiden brauchts einen Gewindeschneider (~€10) und einen Akkuschrauber. Die Gewinde kann man sich aber auch beim Motedis machen lassen, kosten dort aber €1 pro Stück.

Ach ja, ich dachte ich hätte das auf der Webseite gesehen, aber in Wirklichkeit war's in meiner CAD Zeichnung, ein bisschen über 2mm glaub ich, 2.1 oder so

Das mit dem Gewicht: ich hab den Ständer so eingestellt, das ich grad nicht zu den Füßen kippe, auch wenn ich mich etwas hin und her bewege

[USER="153"]Waldläufer70[/USER] ich hab keine Asymmetrie, ich könnte durch die verschieden langen Stangen aber eine ausprobieren, das war mein Plan, brauch ich aber nicht. Ich hab wirklich genug Platz. Die einzige Asymmetrie die ich hab: die Matte ist bei den Füßen 66cm vom Karabiner entfernt, beim Kopf nur 36cm. (gemessen wenn niemand drinnenliegt) Dadurch hab ich beim Kopf in etwa den gleichen Abstand zu der Stange wie bei den Füßen.
Ich hab eben meinen Buben auf die Kofferwaage schauen lassen die ich am Abspanngurt montiert hab, ca. 9kg. Also nicht die Welt. Der Gurt ist etwa 90° zur Stangenebene. Bei 180cm Breite hab ich genug Platz, etwas weniger würd auch gehen, aber wozu?

[USER="269"]barfuß[/USER] Das sind die Rohre mit Kern: http://www.motedis.com/shop/Rohrsyst...28mm::824.html
Das die "Überrohre": http://www.motedis.com/shop/Mechanik...ert::1063.html

Bzgl. der Stabilität: ich glaub man käme sogar ohne Hülsen aus. Die Stangen sind so schön im rechten Winkel gesägt und ohne Grat, und durch die Wurmschraube liegen die Stirnflächen der Stangen so gut aufeinander, das würde nicht so schnell knicken. Aber die Hülsen geben doch etwas "Sicherheit"
Oben, beim ersten Bild (Stangen auf Teppich) sieht man eine Stange mit nicht raufgeschobener Hülse. Beim dritten Bild (in der Mitte) sieht man ganz schwach den Spalt zwischen den beiden verschraubten Stangen.

Wenns die Tage mal nicht regnet, stell ich ihn draußen auf und mach ein paar "Action-Fotos"

Sodala, heut sind die Alustangen gekommen.

Mein Hauptprämisse bei der Planung war ein halbwegs kleines Packmaß, Gewicht hatte erst mal nicht oberste Priorität.
Darum habe ich eher dünne Rohre gewählt, die dafür aber mit Kern. Insgesamt kann ich um die ganzen Stangen, wenn ich sie als Bündel halte, fast herumgreifen. Der Kern hat den Vorteil, dass ich ein M8 Gewinde schneiden kann, in das eine M8 Wurmschschrauben kommen. Damit sind die Rohre immer genau ausgerichtet.
Zusätzlich hab ich bei den Verbindungen noch 15cm lange Rohre außen als Extrastabilisierung angedacht. Die Rohre von Motedis sind eloxiert und sehr passgenau, d.h. die Hülse mit 28mm Innendurchmesser passt exakt (nachdem ich den minimalen Grat an die Innenkannte mit feinem Schleifpapier entfernt hab) über den Außendurchmesser der langen Rohre (ebenfalls 28mm)

Das unterer Gelenk hab ich mir aus 6mm Alublech gefräst (wobei die Fräse eingegangen ist und ich den Rest mit der Stichsäge herausgearbeitet hab)

Die Gurte zur Breitenregulierung (180cm) und am Fußende sind noch provisorisch. Da spleiß ich mir mal was Schönes.

Die Stangen sind 80, 80 und 85cm lang, so komme ich auf eine Gesamtlänge von 245cm plus ein paar Zentimeter für die Gelenke.

Und wie liegt‘s sich? Sehr stabil! Da rührt sich nix. Ich, 183cm, hab genug Platz für Kopf und Füße.

Gewicht dürft so um die 9,5kg sein, ich wird‘s beim nächsten Mal zerlegen abwiegen.

Was mir schon negativ aufgefallen ist: die kurzen Versteifungsrohre (15cm) sind sehr dünnwandig (1mm) und verbiegen sich daher enorm leicht. Die muss ich beim Transport immer auf einem Rohr
gesteckt lassen. Die gelben Klebebänder schauen jetzt nicht so schön aus, sind aber notwendig, sonst rutschen die Versteifungsrohre runter. Das werde ich so lassen.

Tuningpotential beinhalten die Karabiner, da könnte man Softshakles hinmachen.

Eine Umhängetasche mit Schultergurt werde ich mir bei Gelegenheit auch nähen.
Und vielleicht einen „Stangenorganizer“: Eine wie immer geartete Tasche, die an der kopfnächsten Stange befestigt wird.

Und dann kommt natürlich noch das große Thema „Tarp“.

[ATTACH=JSON]{"data-align":"none","data-size":"large","data-attachmentid":41876}[/ATTACH][ATTACH=JSON]{"data-align":"none","data-size":"large","data-attachmentid":41877}[/ATTACH][ATTACH=JSON]{"data-align":"none","data-size":"large","data-attachmentid":41878}[/ATTACH][ATTACH=JSON]{"data-align":"none","data-size":"large","data-attachmentid":41879}[/ATTACH][ATTACH=JSON]{"data-align":"none","data-size":"large","data-attachmentid":41880}[/ATTACH]

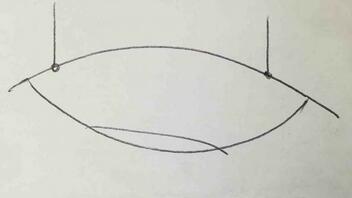

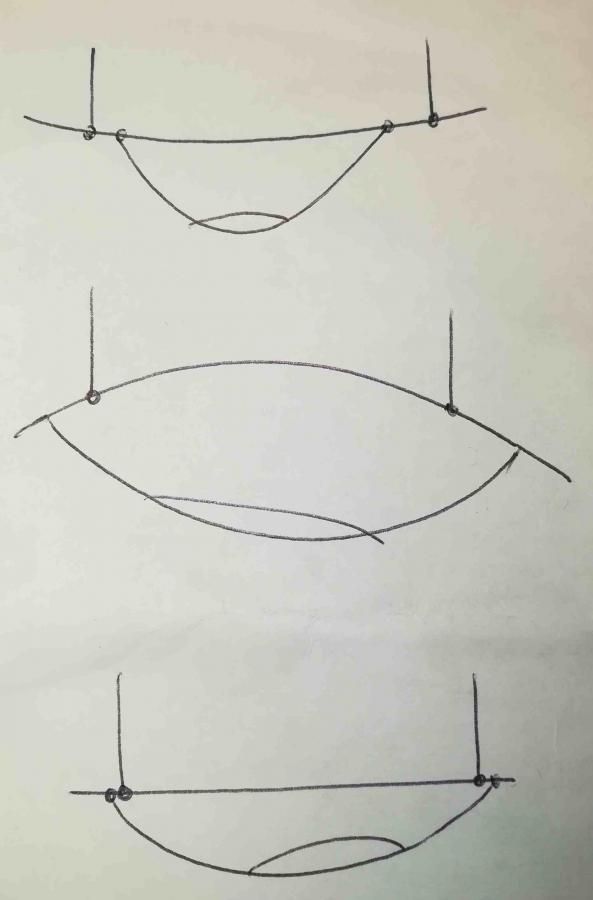

ich glaub man müsste die HM ganz knapp außerhalb aufhängen, gerade so weit, dass der Flitzebogen-Effekt genau so groß ist, dass die Stange, die ohne HM ja etwas durchhängt, gerade ist: siehe Bild 3

[ATTACH=JSON]{"data-align":"none","data-size":"large","data-attachmentid":41758}[/ATTACH]

Ich hab mal probeweise zwei kurze Stangen (Außendurchmesser 28 mm, Wandstärke 1,5 mm und Außendurchmesser 25 mm, Wandstärke 2,0 mm) bestellt. Diese sind nicht bearbeitet, eloxiert oder dgl. Wie man auf den Bildern sehen kann, werden die Oberflächen ordentlich verkratzt wenn man sie ineinander schiebt. Was übrigens nicht besonders gut geht. Um ein Stecksystem damit zu realisieren könnte man sie verwenden wenn man keinen Wert auf Optik legt, zum teleskopieren für den Transport sind sie gänzlich ungeeignet. Ich hab das eine Rohr ca. 20cm ins andere geschoben, das krieg ich jetzt nicht mehr raus. Keine Chance, selbst mit größter Gewalt nicht.

Ich tendier jetzt bei meinen Überlegungen Richtung http://www.motedis.com/shop/Rohrsyste…-28mm::824.html. Hat bei gleichem (28mm) Außendurchmesser ein höheres Flächenträgheitsmoment und man kann auf beiden Seiten ein M8 Gewinde schneiden und die Stangen zusätzlich mit einer kurzen Gewindestange verbinden. Gewichtsmäßig komm ich damit komplett auf ca. 9kg. Als Außenhülse bei den Verbindungen denk ich an http://www.motedis.com/shop/Mechanik-…iert::1063.html. Ebenfalls ein Vorteil der Motedis-Profile ist, dass sie eloxiert sind und dass der Zuschnitt recht günstig und genau ist. Ich hab schon einiges bei den gekauft und war immer sehr zufrieden.
Für das obere Gelenk stell ich mir zwei https://www.schraubenking.at/M8-x-40mm-Ring…erzinkt-P003695 vor, mit einem Karabiner verbunden, d.h. alle Freiheitsgrade.
Das untere Gelenk wir einfach mit einer Schraube durch beide Stangen realisiert.

Insgesamt ist dieser Entwurf nicht besonder leicht, aber sollte stabil sein, hat eine feine Oberfläche und ist kostenmäßig überschaubar. Das Packmaß ist auch ok, weil es nur 12 Stnagen mit 28mm sind.

[ATTACH=JSON]{"data-align":"none","data-size":"medium","data-attachmentid":41289}[/ATTACH][ATTACH=JSON]{"data-align":"none","data-size":"medium","data-attachmentid":41290}[/ATTACH][ATTACH=JSON]{"data-align":"none","data-size":"medium","data-attachmentid":41291}[/ATTACH][ATTACH=JSON]{"data-align":"none","data-size":"medium","data-attachmentid":41292}[/ATTACH]

[USER="46"]TreeGirl[/USER] Ich hab mich da vielleicht etwas undeutlich ausgedrückt, ich wollte eh eine Schicht Climashield Apex unten anbringen, keine Isomatte.

[USER="259"]Mr.magoo[/USER] Ich hätt halt gerne verschieden dicke Isolationen, zum Lesen im Sommer die dünnste, zum Schlafen im Herbst was dickes und im Winter ....

Ich werd' mir mal so ein Druckerband kaufen, kostet ka nicht viel, gibts außerdem in so schönen Farben!

Was wäre wenn man ...

... auf eine GE-Matte auf der Unterseite mit elastischem Klettband (https://www.extremtextil.de/velcro-klettband/elastisch.html) den Umriss der benötigten Isolationsschicht aufnähen täte
... eine Apexschicht in dünnen Stoff hüllen würde und diesen mit Häkchenband umnähen täte
... und diese Schicht dann auf die Matte kletten würde?

Hält das Ganze? Liegt man dann noch gut, beeinflussen das Klett- und das Häkchenband den Liegekomfort negativ? Kalte Luft dürfte ja eigentlich nicht eindringen, weil rundum die Isolationsschicht fest per Klett mit der HM verbunden ist. Der Vorteil wäre halt, dass man mit oder ohne Isolation liegen kann und verschieden dicke Isolationen gebastelt werden können.

Ist nur so eine Überlegung.
Alternativ zum Klett könnte man ja auch so ein Druckerband nehmen (https://www.snaply.de/verschluesse-schnallen/druckerband), wobei natürlich Luft seitlich reinkommen könnte, aber es ist vielleicht flexibler als das Häkchenband.

Ginge einmal nach Österreich und wieder zurück schicken auch? Dann täte ich gerne mit beim Testen.
Ich würde eher die 3-Season bevorzugen, bei mir im Keller ist es kühl aber nicht kalt.

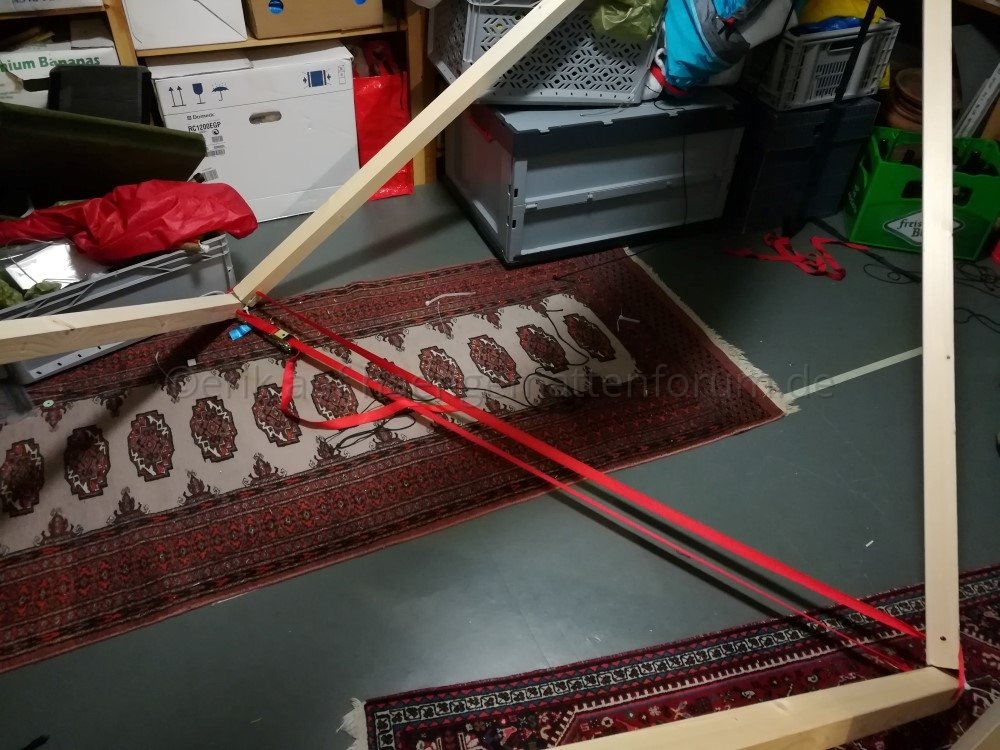

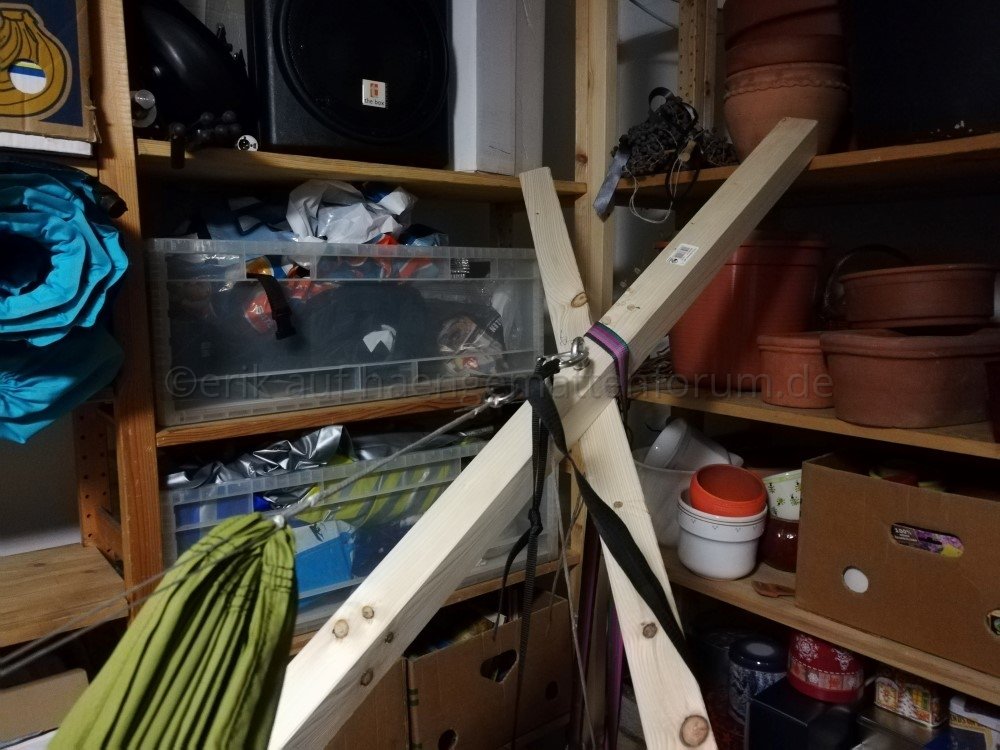

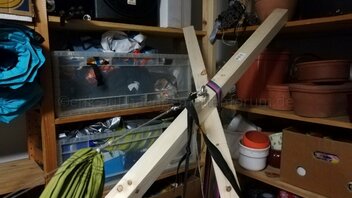

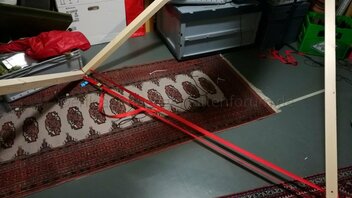

Ich hab das ziemlich "rustikal" gemacht, ist aber nur zur Geometriefindung
