Endlich kommt der Admin auch mal wieder aus dem Keller...
Neue Saison, neue Ausrüstung. Da meine alte Lenkertasche, die bisher die Hängematte aufgenommen hat, nicht unter die TT-Bars am Gravelbike passt (auf die ich nicht verzichten möchte) und sowieso etwas blöd zu be- und entladen ist, musste eine neue her. Die Wahl fiel auf die
Drybag-Lenkerhalterung. So weit, so nett - aber die Gurtschlaufen sind exakt parallel zu den TT-Bars... Passt also nicht richtig. Was tun?Idee - Im Grunde würde ein Satz Halterungen, mit denen die Gurte an den Extensions vernünftig halten, das Problem lösen. Befestigung mit Kabelbindern sollte gehen, immerhin wiegt das komplette Setup nicht viel. Eine Stunde und etwas tippen später war dann folgender Text auf dem Bildschirm:
Code: taschenhalter.scad
$fn=100; // Probably could be lower, but for a simple geometry like this one it's no issue
module ziptie_clearance(width,depth,diameter) {
// line up with the default geometry of cubes
rotate([90,0,0])
translate([diameter/2,diameter/2,-2*depth])
// and make the band
difference() {
cylinder(h=width,r=diameter/2);
translate([0,0,-1])
cylinder(h=width+2,r=diameter/2-depth);
}
}
module base_block(width,depth,bar_dia) {
difference() {
// the block itself
cube([width,depth,9+bar_dia/2]);
// clearance to fit the extension
rotate([90,0,0])
translate([width/2,bar_dia/2+9,-depth-1])
cylinder(h=depth+2,r=bar_dia/2);
// clearance to fit the webbing
translate([2,-1,2])
cube([width-4,depth+2,2]);
}
}
difference() {
base_block(30,30,21);
translate([1,2,5])
ziptie_clearance(4,2,28);
translate([1,24,5])
ziptie_clearance(4,2,28);

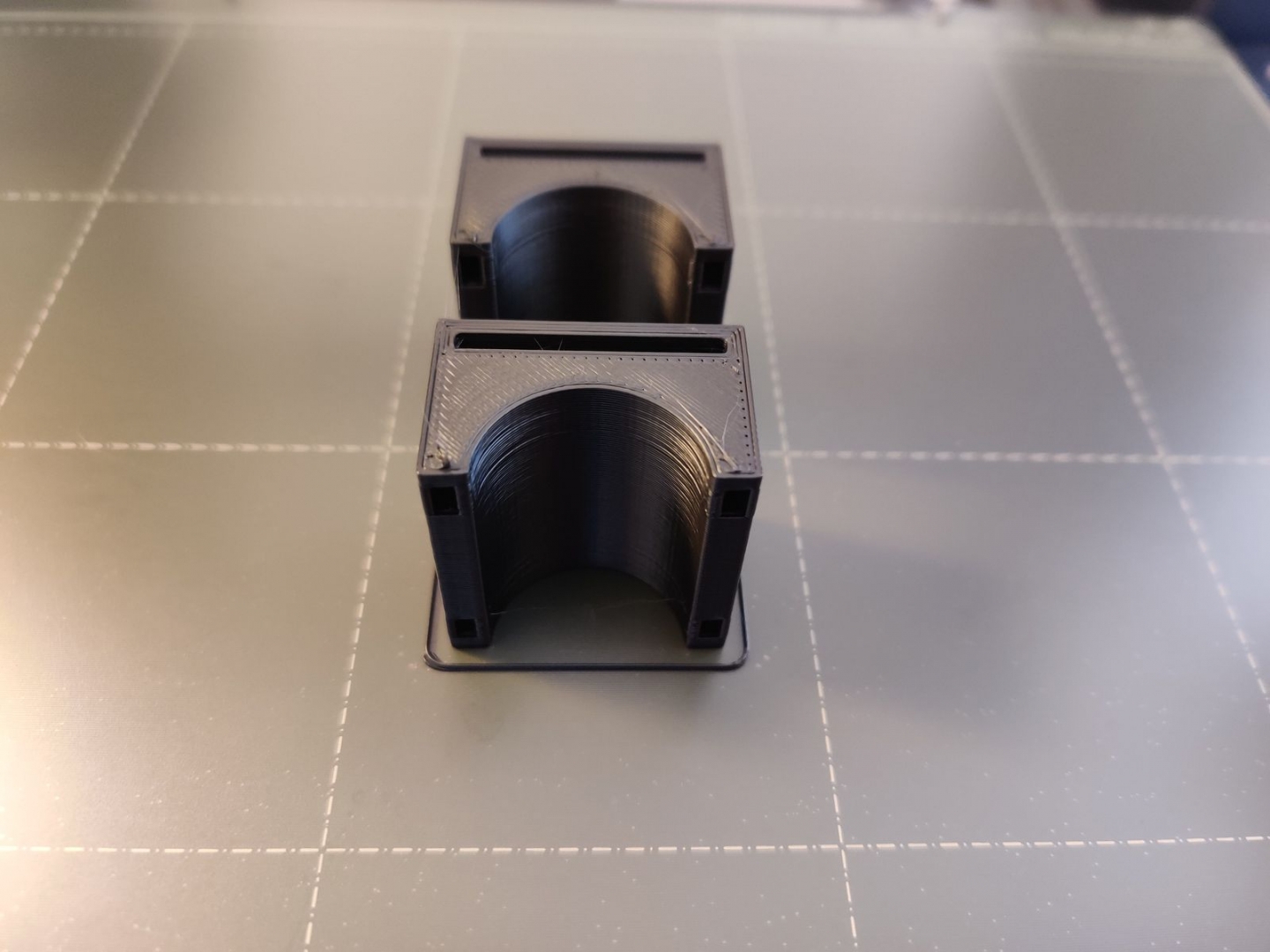

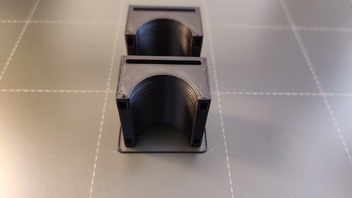

}Nochmal knapp zwei Stunden später war der 3D-Drucker dann fertig...

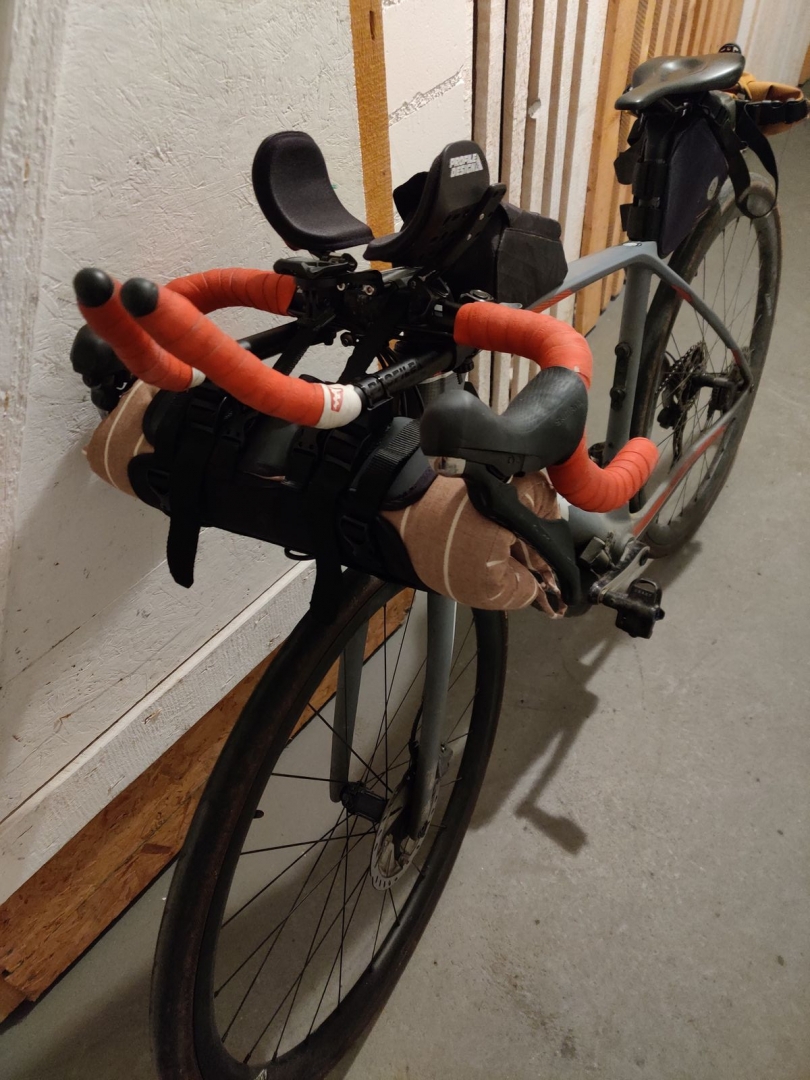

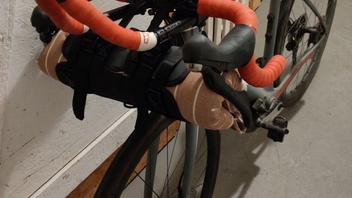

Test - Passt.
Jetzt muss nur noch der Urlaub kommen...
.
